LPF 1000 2M 144 - 148MHz - adaptive duplexer
Dit krachtige 2M 144 - 148MHz laagdoorlaatfilter met adaptieve sectie (duplexer) voor RF LDMOSFET is een filter van 1000W+,Ā ontwikkeld voor gebruik met de nieuwste generatie High Power LD Mosfet-trans

Standaard levertijd

2-3 werkdagen

ā‚¬Ā 179,00
Prijs per stuk
Aantal:
Bestellen

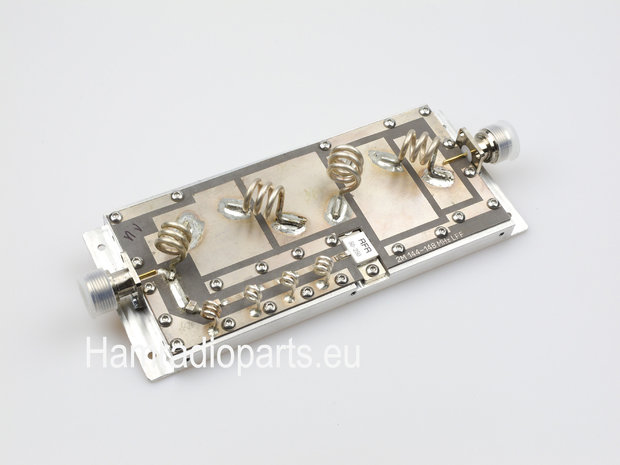

Dit krachtige 2M 144 - 148MHz laagdoorlaatfilter met adaptieve sectie (duplexer) voor RF LDMOSFET is een filter van 1000W+, ontwikkeld voor gebruik met de nieuwste generatie High Power LD Mosfet-transistors. Dit krachtige duplexfilter is gebouwd op een verzilverde Rogers Teflon PCB met verzilverde koperdraad Spoelen en op Teflon PCB gebaseerde condensatoren. De LPF wordt geplaatst op een 10 mm CNC-gefreesde aluminium basis en bedekt met een aluminium deksel voor EMC-afscherming.

Dit type filter is ontworpen voor de nieuwe generatie LD mosfet-transistors met een hoger RF-uitgangsvermogen, meer versterking en vaak versterking tot 600 MHz.
Vanwege deze hoge versterking tot 600 MHz kan een laagdoorlaatfilter ernstige problemen veroorzaken omdat in een laagdoorlaatfilter alle gereflecteerde harmonischen en bijbehorend vermogen worden terug gereflecteerd naar de transistor. Een LDmos transistor zal dit als een zeer slecht retourverlies "zien" op de harmonischen die het ook produceert.

Dit alles kan een verminderd uitgangsvermogen, een lager rendement en veel extra warmte geven om af te voeren.

Het ontwerp van dit filter bevat 2 afzonderlijke secties, een laagdoorlaatfiltergedeelte om de ongewenste harmonischen te onderdrukken en een hoogdoorlaatfilter met ingebouwde 50 Ohm-belasting.

Dit hoogdoorlaatfiltergedeelte is de sleutel in dit filter. Het heeft 2 functies:

1) Laat de Mosfet-transistor een goed retourverlies op de 2e en 3e harmonische 'zien'.

2) "absorberen" van de meeste gereflecteerde harmonischen en bijbehorend vernogen van de LPF-sectie.

Op deze wijze proberen we de LDmos transistor optimaal te laten werken.

Wijzigingen of andere versies van dit product kunnen in overleg via email aangevraagd worden
